Multi Service Access Node

Multi-service access node (MSAN)
       แอพพลิเคชั่นต่างๆ ล้วนแต่ต้องการ bandwidth ในการส่งข้อมูลค่อนข้างสูง อุปกรณ์multi service access node (MSAN) จึงเป็นหนึ่งในโซลูชั่น ที่บริษัท Telco (ศัพท์ในวงการโทรคมเรียก บริษัทโทรคมนาคม) ต่างๆ นํามาใช้ปรับปรุงโครงข่ายปลายทางของตนอุปกรณ์ MSAN ประกอบไปด้วย service card ที่สามารถเชื่อมต่อ (Interface) ได้หลากหลายรูปแบบบนอุปกรณ์ MSAN ตัวเดียวกัน หรืออาจจะมองว่าเป็นการรวมระหว่างอุปกรณ์ DSLAM ซึ่งเน้นเฉพาะการให้ บริการข้อมูลความเร็วสูง (Broadband Data) เข้ากับอุปกรณ์ DLC (Digital Line Controller) ที่เน้นการให้บริการประเภทเสียง (Voice) เป็นหลัก รวมทั้งมีคุณสมบัติ (feature) ที่เป็น media gateway อีกด้วย ตัวอย่างการเชื่อมต่อ (interface) กับลูกค้าแยกตามประเภทธุรกิจและสื่อตัวนํามีรายละเอียดดังต่อไปนี้

       ลูกค้าประเภทธุรกิจ (Business Metro Ethernet)
       บนสื่อที่เป็นสายทองแดง
       • ADSL2+, VDSL (Very high rate Digital Subscriber Line) - สำหรับบ้านพักอาศัย และอพาร์ทเม้น
       • SHDSL (Symmetry High Speed Digital Subscriber Line) - สำหรับโรงงานอุตสาหกรรม และสถานศึกษา

       บนสื่อที่เป็นใยแก้วนําแสง

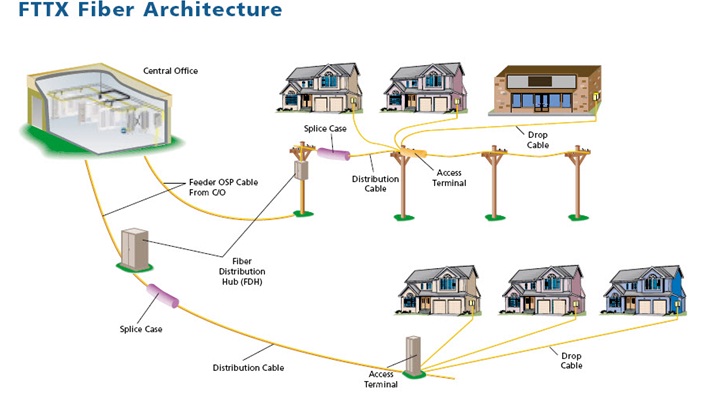

       • Fiber to the homes/business (FTTx) - สำหรับโครงการหมู่บ้านจัดสรร และสถานประกอบการต่างๆ
       • Ethernet over single fiber                 - สำหรับโครงการหมู่บ้านจัดสรร และสถานประกอบการต่างๆ



       ผู้ผลิตอุปกรณ์(vendor) หลายราย เริ่มมีการผลิตอุปกรณ MSAN ออกมาจําหน่ายในตลาดอุปกรณ์โทรคมนาคม ตั้งแต่ปี 2004 ซึ่งอาจจะเรียกชื่อแตกต่างกันไปบ้างเช่น MSAN, MSAP, MALC (Multi Access Line Concentrator) IP DSLAM, Next-Gen DLC อาจจะมีรูปลักษณ์ภายนอกของอุปกรณ์แตกต่างกันบ้างแล้วแต่ยี่ห้อ อย่างไรก็ตามถ้าพิจารณาจากลักษณะการใช้งานแล้ว ก็จะใกล้เคียงกัน จะแตกต่างกันบ้างเพียงแค่ การ์ดเชื่อมต่อ (interface card) หรือจํานวนพอรทต่อสลอท (port/slot)

       Service module
       • เชื่อมต่อได้หลายมาตรฐาน เช่น ADSL, ADSL2+, VDSL, G.SHDSL, POTS เป็นต้น
       • เชื่อมต่อมาตรฐาน Fast Ethernet (FE) 10/100 Mbpsได้ 10 พอร์ต/การ์ด อินเทอเฟสมีให้เลือกทั้งแบบ RJ-45 และแบบใยแก้วนําแสง (optical fiber) ซึ่งประกอบไปด้วย FX (2 km), LX (10 km), BX (10 km; single mode) ส่วนการจะเลือกใช้แบบใดนั้นขึ้นอยู่กับระยะห่างจากชุมสายไปยัง site ของลูกค้า
       • เชื่อมต่อมาตรฐาน POTS ซึ่งการ์ดนี้ทําหน้าที่แปลงสัญญาณโทรศัพท์อนาล็อค ให้ใช้กับโครงข่าย VoIP ได้เสมือนเป็นโทรศัพท์ไอพี (IP Phone)

       การเชื่อมต่ออุปกรณ์MSAN เข้ากับโครงข่ายนั้นขึ้นอยู่กับหลายปัจจัยด้วยกัน ตัวอย่างเช่น การออกแบบสถาปัตยกรรมโครงข่าย (network architecture design) แอพพลิเคชั่นที่จะนํามาให้บริการ (service application) และโครงข่ายที่จะนํามาเชื่อมต่อ (existing network infrastructure) อย่างไรก็ตามถ้ามีการออกแบบสถาปัตยกรรมที่ดี ก็จะทําให้โครงข่ายปลายทางสามารถรองรับทราฟฟิคได้อย่างมีประสิทธิภาพ ซึ่งจะส่งผลให้อัตราการส่งข้อมูลมีความเร็วสูงขึ้นและมีเสถียรภาพ (stability) มากขึ้น สําหรับกรณีทั่วไป หากที่ Site มีอุปกรณ์ DLC remote terminal ติดตั้งอยู่ที่ site ปลายทางดังรูป เราสามารถนําอุปกรณ์ ADSL DSLAM ไปติดตั้งที่ site เดียวกัน (collocation) ได้โดยมี splitter ไปติดตั้งที่ตําแหน่งหลังจาก MDF เพื่อทําหน้าที่เป็นตัวแยกแถบความถี่ (band pass filter) ของเสียงกับข้อมูล ที่ถูกมอดูเลตผสมกันมาในสายทองแดงจากฝั่งลูกค้า โดยแถบความถี่ต่ำ (low pass band) ที่เป็นเสียงจะถูกแยกออกแล้วส่งให้กับชุมสายโดยผ่านอุปกรณ์ Central office Terminal (COT) ที่ฝั่งชุมสาย สําหรับแถบความถี่สูง (High pass band) ที่เป็นข้อมูลจะถูกแยกออก แล้วส่งต่อไปยังโครงข่ายข้อมูล (data network) โดยผ่านอุปกรณ์ router ที่ติดตั้งไว้ที่ชุมสายสําหรับอุปกรณ์ DSLAM นั้น มีวิวัฒนาการดังนี้ ATM DSLAM, Ethernet DSLAM, IP DSLAM   ถ้าพิจารณาถึงการใช้งาน เกือบจะเหมือนกัน แต่ถ้าพิจารณาในด้านเทคนิคของฝั่งผู้ให้บริการแล้ว อุปกรณ์DSLAM แต่ละแบบนั้น จะมีข้อแตกต่างกันในด้านทราฟฟิคที่วิ่งอยู่ในโครงข่าย นั่นหมายถึงการใช้งานโครงข่าย (network utilization) แตกต่างกัน
